Projeto de Rede Ramificada

rede ramificada

Dimensionar uma rede ramificada, localizada a jusante de um reservatório elevado, para atender uma agrovila de 40 ha, onde residem 1.000 agricultores. O consumo diário será de 100 l/hab. Adotar para o coeficiente do dia de maior consumo o valor 1,5.

Cálculo da vazão máxima de consumo:
1.000hab x 100l/hab x 1,5 = 150.000 l/d
Q = 150 m3/d / 86400s = 0,00174 m3/s = 1,74 l/s.

Vazão de distribuição:
Considera-se uma vazão de distribuição por metro
de canalização, segundo a fórmula:

qm = (n.k1.k2.q)/86.400
onde:
qm = vazão ao longo da rede (l/s.m)
n  = número médio de pessoas abastecidas (hab/m)
k1 = coeficiente do dia de maior consumo (1,2)
k2 = coeficiente da hora de maior consumo (1,5)
q  = quota de água a ser distribuída (l/d)

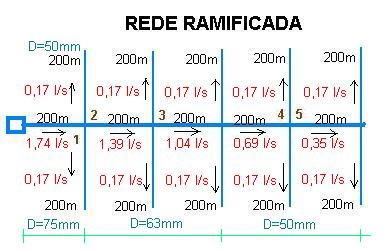

A rede de distribuição, abastecida pelo reservatório,
poderá ter a seguinte configuração:
Cada trecho horizontal terá 200m:
5 trechos x 200 m = 1.000 m
Cada trecho vertical terá 20m:
10 trechos x   20 m = 2.000 m
(e 20 casas c/5 pessoas cada)
Extensão total da rede de distribuição:
1.000 + 2.000 = 3.000 m
Vazão ao longo da rede de distribuição:
1.000 hab/3.000 m = 0,33 hab/m
Vazão de distribuição:
qm=(0,33 x 1,2 x 1,5 x 100)/86400=0,0007l/s.m
Vazão total do sistema de abastecimento:
Q = 0,0007 x 3.000 = 2 l/s
A vazão será 0,0009 l/s.m se considerarmos
apenas k2 e casas em apenas 2.000 m.
Considerando a tubulação em PVC, um
único coeficiente (k2), teremos para a
linha principal da rede de distribuição:

T      L D   P    Q    V     J     h
1    200 751000 1,74 0,39 0,0027 0,54
2    200 63 800 1,39 0,45 0,0042 0,83
3    200 63 600 1,04 0,33 0,0025 0,50
4    200 50 400 0,69 0,35 0,0037 0,74
5    200 50 200 0,35 0,18 0,0011 0,22
x    200 50 100 0,17 0,09 0,0003 0,07

Para cada um dos dez ramais secundários
 (L = 200 m e D = 50 mm), onde estarão as casas
dos agricultores, teremos:
 Q = 2E-04 m3/s, V = 0,09 m/s e hf = 0,1 m.
A perda de carga total ao longo da linha principal
será de 2,83 m, o que confere a pressão mínima
de cerca de 17 m ao final dos últimos ramais
secundários, se o terreno for plano.
